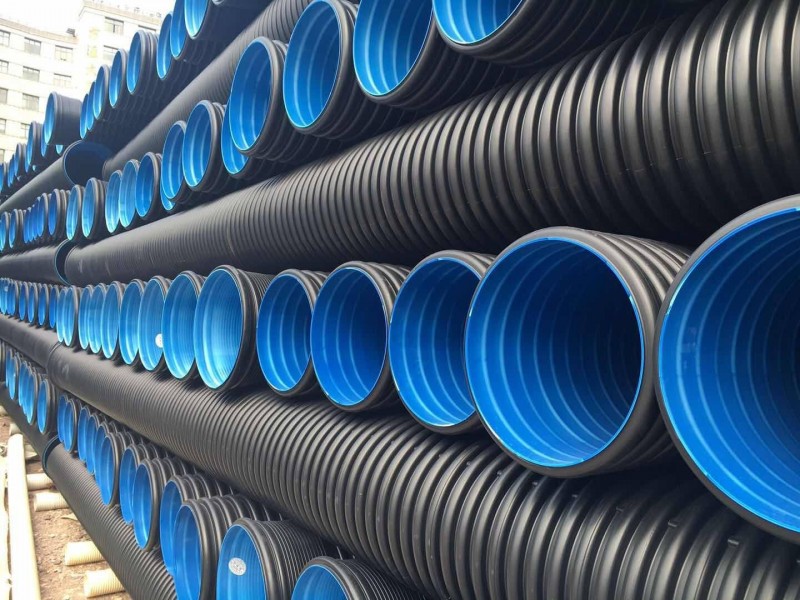

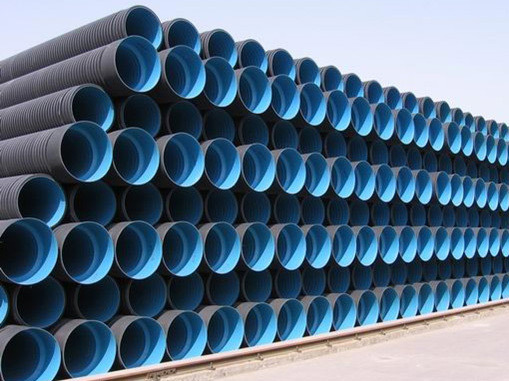

雙壁波紋管施工方案

　　熟悉設計圖紙、資料，弄清主管和支管的管線布置、走向及工藝流程和施工安裝要求。

　　熟悉現場情況，了解設計管線沿途已有的平面及高程控制點分布情況。

　　根據管道平面和已有控制點，并結合實際地形，做好實測數據整理，繪制實測草圖。

　　進場后對建設單位交接的水準點和導線點進行復測，閉合差符合設計要求后，進行導線點、水準點的加密，每60米范圍內有一個水準點，加密點必須進行閉合平差,水準點的閉合差為20√L，確保加密點的準確，以滿足排水管高程、線型控的精度。

　　由于管道中線樁在施工中要被挖掉，因此在不受施工干擾、施測方便、易于保護的地方測設施工控制樁，測設中線方向控制樁，采用延長線或?qū)Ь�法，測設附屬構筑物位置控制樁，采用交會法或平行線法。

　　施工過程中的測量主要是槽底高程的確定，機械開挖后，采用跟機測量，隨挖隨測，杜絕超挖現象，確保槽底高程符合設計要求，管道安裝后，進行復測，發現問題及時處理，使管底高程控制在允許偏差范圍內。每天測量工作開始前，都要進行相鄰水準復核測量。

　　管道中心由中線控制樁來確定，通過控制樁在管道基礎上打出邊線，確定管道的鋪設位置。

　　井室高程根據設計要求進行控制，管道鋪設完畢后，要進行管頂及構筑物的竣工復核測量。

　　溝槽開挖及基礎處理：

　　熟悉圖紙，根據設計給定的水準點及坐標控制點進行測量、定位、放線，引臨時水準點及控制樁，經監理工程師復核認證批準后方可進行溝槽開挖。

　　工程采用挖掘機進行開挖，溝槽開挖要嚴格控制挖深及管道中心線，機械開挖留20cm的余量，由人工清槽至設計槽底高程位置，并將里程樁引至槽底。

　　嚴格控制溝槽開挖放坡系數，按設計的放坡系數挖夠?qū)挾�，開挖時應注意溝槽土質情況，必要時應請駐地監理和甲方及設計代表現場確定放坡系數，以防槽邊塌方。

　　溝槽開挖的土方直接裝車外運，外運地點由業主指定。

　　當溝槽開挖遇有地下水時，設置排水溝、集水坑，及時做好溝槽內地下水的排水降水工作，并采取先鋪卵石或碎石層（厚度不小于100mm）的地基加固措施；當無地下水時，基礎下素土夯實，壓實系數大于0.95；當遇有淤泥、雜填土等軟弱地基時，按管道處理要求采用級配戈壁土進行換填處理；換填厚度為30cm。

　　在溝槽開挖百米左右，土方外運人工清槽后，并經監理工程師檢驗合格，方可在溝槽內進行下道工序的施工。
